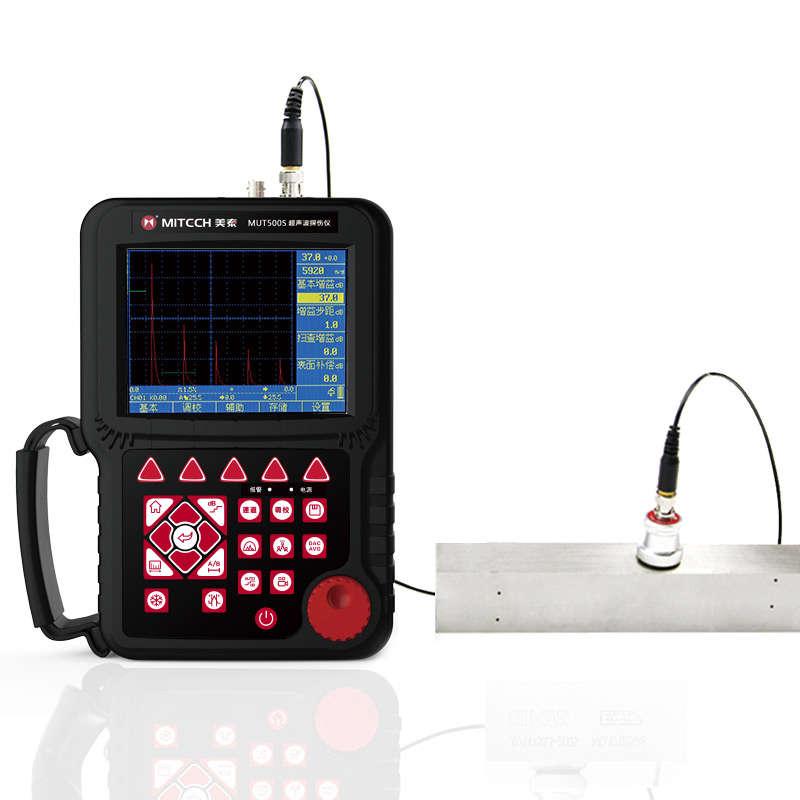

美泰MUT500S車檢專用型超聲波探傷儀
美泰科儀
MUT500S
(0～9999)mm(鋼中、縱波)
垂直線性誤差：≤3.0%；水平線性誤差：≤0.4%
USB2.0高速通訊傳輸接口
10小時以上
26.3*17*6.1CM
44.5*37*14CM
5.5kg
產品詳情
產品總述
圖文說明
技術參數

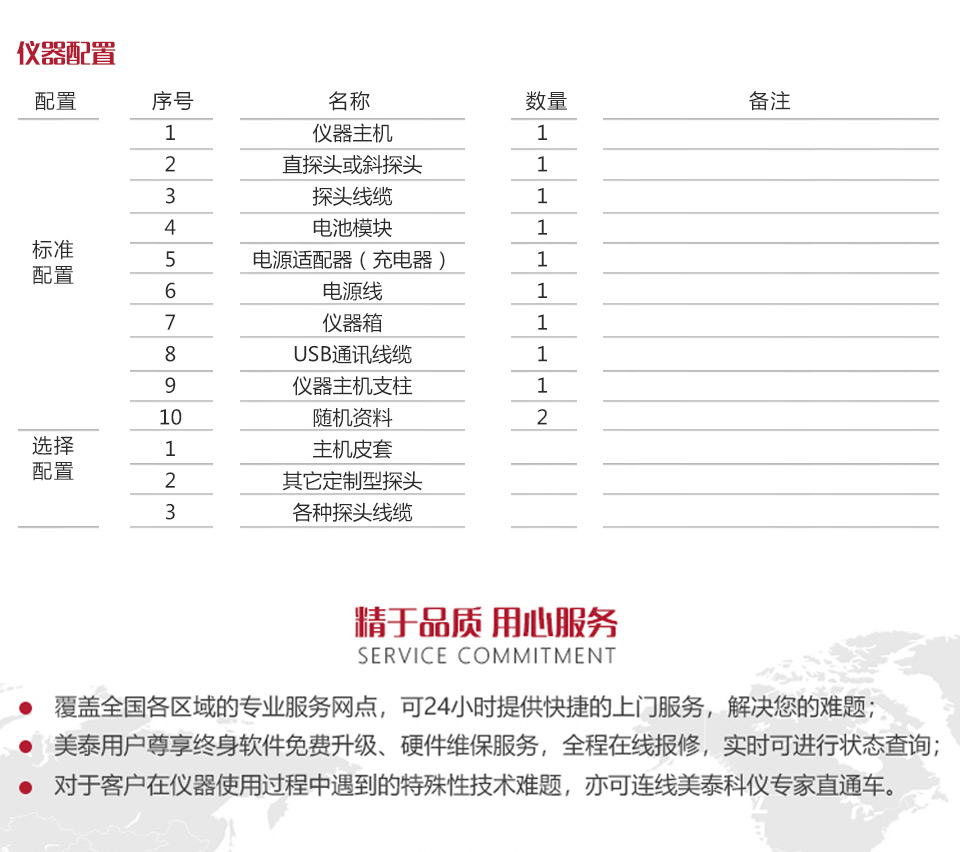

基本配置
可選配置
產品詳情
- 總述
- 圖文
- 參數
- 標配
- 選配
-
產品概述MUT500S車輛檢驗專用型金屬探傷儀，采用國際先進的集成電路技術及顯示屏，其各項性能指標均可達到領先水平。本儀器依據超聲傳播原理，可精準靈敏地進行工件內部多種缺陷的檢測、定位、評估和診斷。可有效針對車檢行業的具體應用進行探傷，方便、高效地對車輛識別代號的非法鑿改、挖補、打磨、墊片、重新涂漆、擅自重新打刻等現象進行探測，被廣泛地應用在機動車安全技術檢驗、制造業、化工業等領域，質優價廉，是實用經濟款超聲檢測儀器的首選。

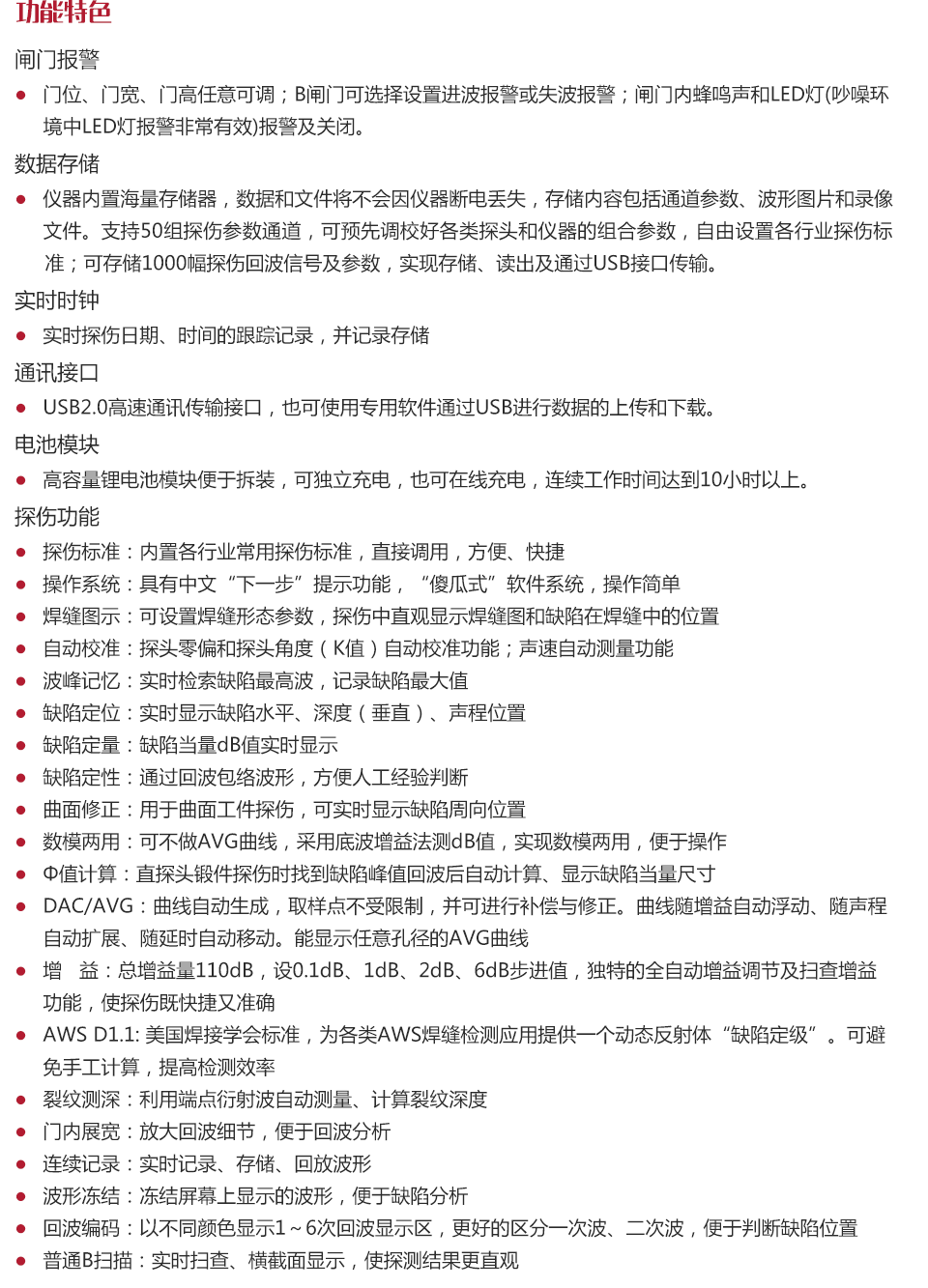

功能用途工作原理工作條件儀器特點閘門報警
門位、門寬、門高任意可調；B閘門可選擇設置進波報警或失波報警；閘門內蜂鳴聲和LED燈(吵噪環境中LED燈報警非常有效)報警及關閉。
數據存儲
儀器內置海量存儲器，數據和文件將不會因儀器斷電丟失，存儲內容包括通道參數、波形圖片和錄像文件。支持50組探傷參數通道，可預先調校好各類探頭和儀器的組合參數，自由設置各行業探傷標準；可存儲1000幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸。
實時時鐘
實時探傷日期、時間的跟蹤記錄，并記錄存儲
通訊接口
USB2.0高速通訊傳輸接口，也可使用專用軟件通過USB進行數據的上傳和下載。
電池模塊
高容量鋰電池模塊便于拆裝，可獨立充電，也可在線充電，連續工作時間達到10小時以上。
探傷功能
?探傷標準：內置各行業常用探傷標準，直接調用，方便、快捷
?操作系統：具有中文“下一步”提示功能，“傻瓜式”軟件系統，操作簡單
?焊縫圖示：可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置
?自動校準：探頭零偏和探頭角度（K值）自動校準功能；聲速自動測量功能
?波峰記憶：實時檢索缺陷最高波，記錄缺陷最大值
?缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置
?缺陷定量：缺陷當量dB值實時顯示
?缺陷定性：通過回波包絡波形，方便人工經驗判斷
?曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置
?數模兩用：可不做AVG曲線，采用底波增益法測dB值，實現數模兩用，便于操作
?Φ值計算：直探頭鍛件探傷時找到缺陷峰值回波后自動計算、顯示缺陷當量尺寸
?DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線
?增 益：總增益量110dB，設0.1dB、1dB、2dB、6dB步進值，獨特的全自動增益調節及掃查增益功能，使探傷既快捷又準確
?AWS D1.1: 美國焊接學會標準，為各類AWS焊縫檢測應用提供一個動態反射體“缺陷定級”?？杀苊馐止び?jì)算，提高檢測效率
?裂紋測深：利用端點衍射波自動測量、計算裂紋深度
?門內展寬：放大回波細節，便于回波分析
?連續記錄：實時記錄、存儲、回放波形
?波形凍結：凍結屏幕上顯示的波形，便于缺陷分析
?回波編碼：以不同顏色顯示1～6次回波顯示區，更好的區分一次波、二次波，便于判斷缺陷位置
?普通B掃描：實時掃查、橫截面顯示，使探測結果更直觀
操作方法及注意事項儀器的保養與維護 -
-

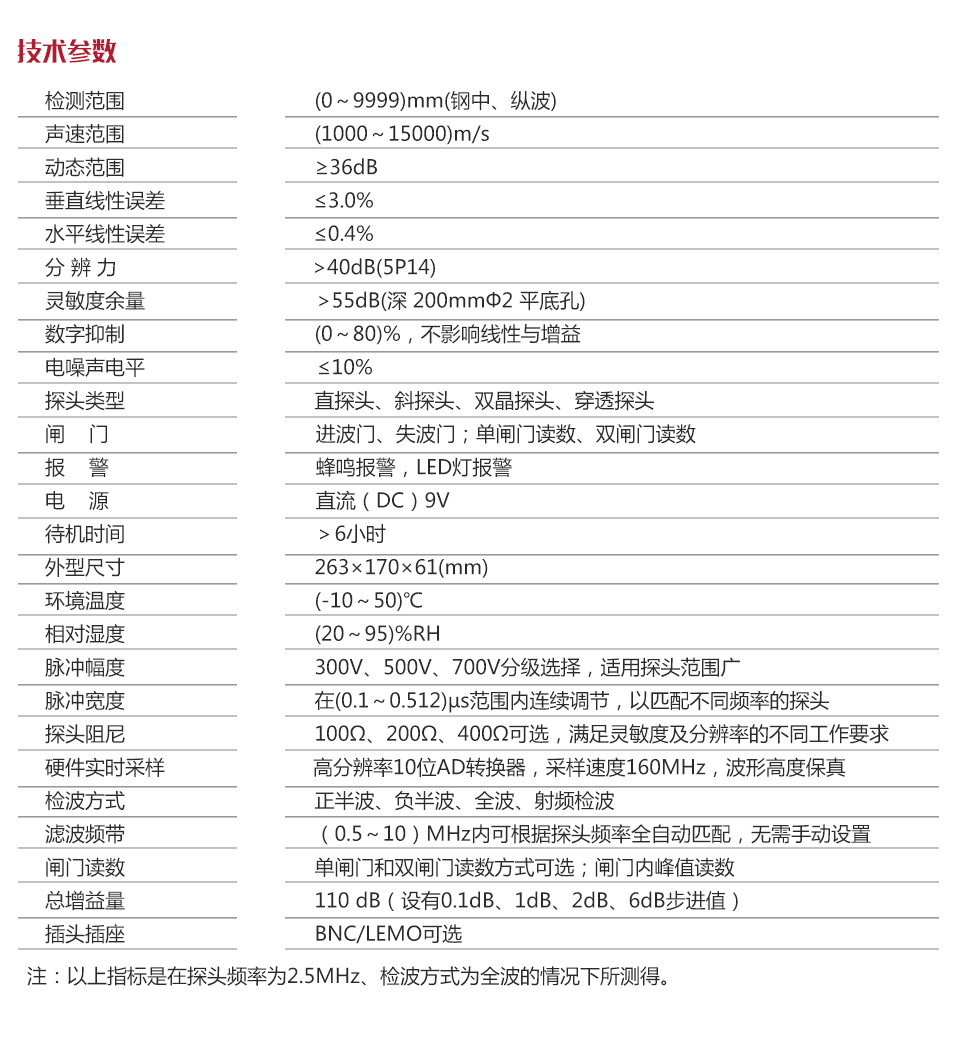

插頭插座 BNC/LEMO可選 總增益量 110 dB（設有0.1dB、1dB、2dB、6dB步進值） 閘門讀數 單閘門和雙閘門讀數方式可選；閘門內峰值讀數 濾波頻帶 （0.5～10）MHz內可根據探頭頻率全自動匹配，無需手動設置 檢波方式 正半波、負半波、全波、射頻檢波 硬件實時采樣 高分辨率10位AD轉換器，采樣速度160MHz，波形高度保真 探頭阻尼 100Ω、200Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求 脈沖寬度 ?在(0.1～0.512)μs范圍內連續調節，以匹配不同頻率的探頭 脈沖幅度 300V、500V、700V分級選擇，適用探頭范圍廣 相對濕度 (20～95)%RH 環境溫度 (-10～50)℃ 外型尺寸 263×170×61(mm) 待機時間 ＞6小時 電源 直流（DC）9V 報警 蜂鳴報警，LED燈報警 閘門 進波門、失波門；單閘門讀數、雙閘門讀數 探頭類型 直探頭、斜探頭、雙晶探頭、穿透探頭 電噪聲電平 ≤10% 數字抑制 (0～80)%，不影響線性與增益 靈敏度余量 >55dB(深200mmФ2平底孔) 分辨力 >40dB(5P14) 水平線性誤差 ≤0.4% 垂直線性誤差 ≤3.0% 動態范圍 ≥36dB 聲速范圍 (1000～15000)m/s 檢測范圍 (0～9999)mm(鋼中、縱波) -
-
